بطارية 507090-3S قابلة للتبديل الساخن

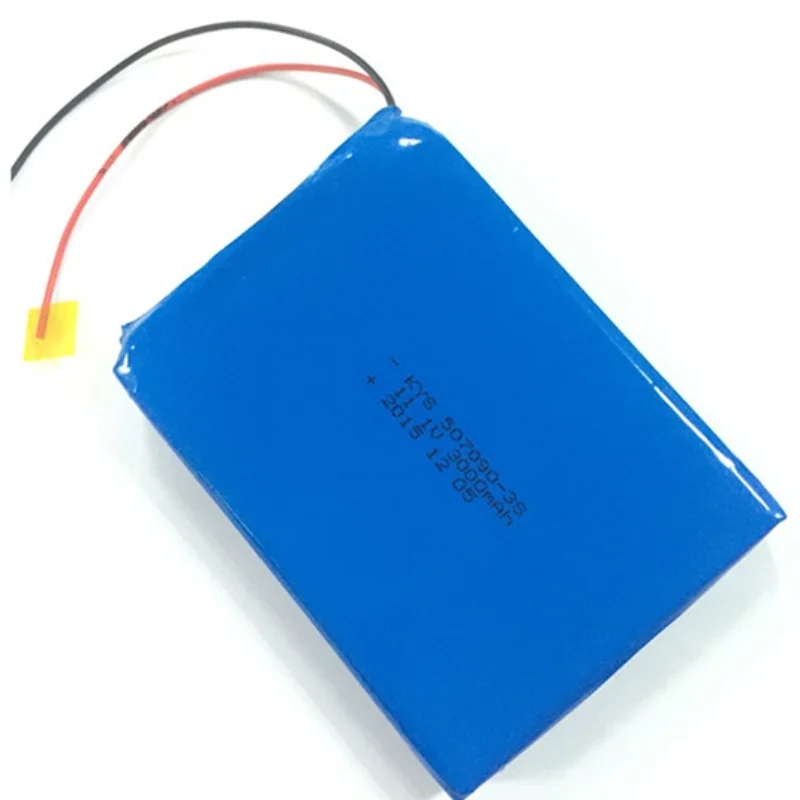

نظرة عامة على هيكل بطارية 3S القابلة للتبديل الساخن

يصمم المهندسون بطارية 507090 القابلة للتبديل الساخن (تكوين 3S) باستخدام عملية تجميع خلية كيس معيارية. أولا، يرتبون ثلاث خلايا LiPo في ترتيب اتصال متسلسل لتشكيل هيكل جهد مستقر. بعد ذلك، يقوم الفنيون بمحاذاة كل خلية كيس بمسافة متحكم بها لتقليل الإجهاد الميكانيكي أثناء التشغيل. وفي الوقت نفسه، يتم إدخال صفائح عزل بين الخلايا لمنع الاحتكاك الداخلي والتداخل الكهربائي. بعد المحاذاة، تنتقل الحزمة إلى مراحل اللحام، والتكامل، وتحضير الحواف. يتم تشكيل الهيكل العام من خلال عملية تكديس وتثبيت محكمة.

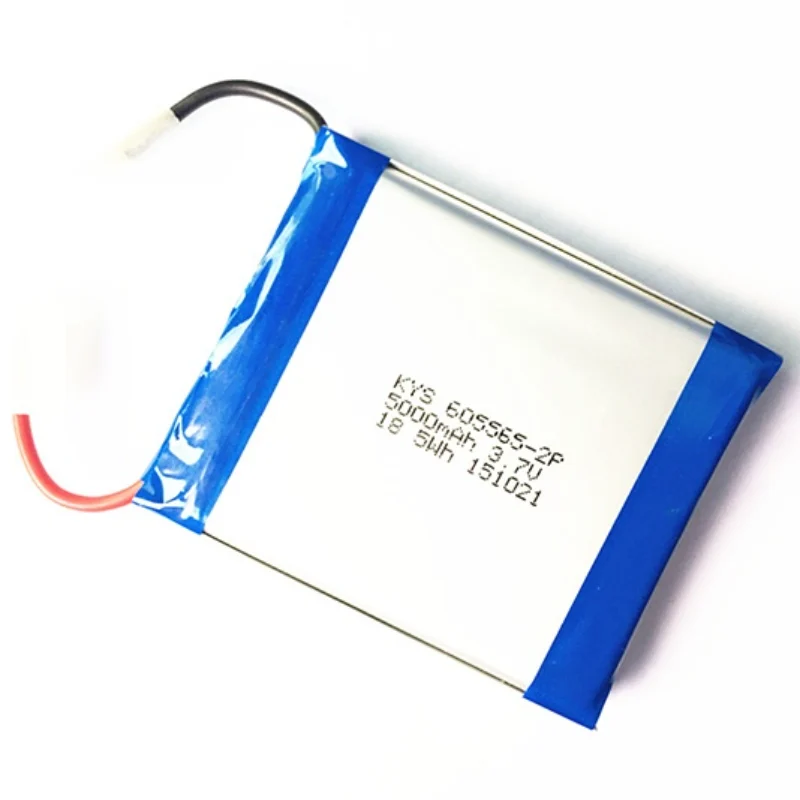

نظام مواد الخلايا والتصميم الكهروكيميائي

يقوم المصنعون ببناء كل خلية كيس باستخدام كاثودات أكسيد معدن الليثيوم المطلية بورق الألمنيوم، بينما تطبق الأنودات القائمة على الجرافيت على ورق النحاس. بالإضافة إلى ذلك، يتم وضع فاصل بوليمر دقيق المسامي بين الأقطاب الكهربائية للسماح بنقل أيون الليثيوم مع منع الاتصال المباشر. علاوة على ذلك، يتكون الإلكتروليت من أملاح الليثيوم المذابة في مذيبات كربونات عضوية، ويتم التحكم في الرطوبة بدقة أثناء التعبئة. وفي الوقت نفسه، يعمل الفيلم المصفح المصنوع من الألمنيوم والبلاستيك كغلاف خارجي، حيث يستبدل الغلاف الصلب بهيكل ختم مرن.

تجميع الحزمة والتكامل الكهربائي

يبدأ الفنيون بمطابقة سعة الخلية، والمقاومة الداخلية، وثبات الجهد قبل التجميع. بعد ذلك، يتم توصيل الخلايا بتكوين سلسلة 3S باستخدام ألسنة نيكل من خلال لحام موضعي محكم. بعد ذلك، يتم دمج وحدة دائرة الحماية (PCM/BMS) لإدارة حالات الشحن الزائد، والتفريغ الزائد، وحالات القصر الكهربائي. وفي الوقت نفسه، يتم توجيه أسلاك الأسلاك بأغطية عزل للحفاظ على السلامة الكهربائية وتقليل فقدان المقاومة. بالإضافة إلى ذلك، يتم إجراء اختبار الاستمرارية لتأكيد مسارات التيار المستقرة عبر كامل الحزمة.

معايير اختبار التشكيل والامتثال

يقوم المهندسون بدورة تفريغ الشحنة الأولية لتنشيط التوازن الكهروكيميائي عبر جميع الخلايا. بعد ذلك، تجرى اختبارات الشيخوخة لتقييم استقرار الجهد وانحراف المقاومة الداخلية. وأخيرا، يتم الانتهاء من اختبارات العزل، وفحص اللحام، والتحقق من الأداء الكهربائي. طوال فترة التصنيع، تتبع حزمة بطارية بوليمر الليثيوم معايير IEC 62133 وUN38.3، مما يضمن الموثوقية الهيكلية، والسلامة الكهربائية، والامتثال لمعايير النقل.

ميزات المنتج

• معايير السلامة الطبية: باستخدام هيكل بوليمر طري بدون غلاف معدني، فإنه سينتفخ فقط بدلا من الانفجار حتى في الحالات غير الطبيعية، مما يوفر أعلى مستوى من الأمان للأجهزة الطبية.
• خرج طاقة مستقر ومتسق: تراقب دوائر الحماية الذكية المدمجة عملية الشحن والتفريغ في الوقت الفعلي، مما يضمن استقرار وعدم تذبذب الجهد، مما يضمن بيانات تشخيصية وعلاجية دقيقة وموثوقة.
• التكيف المرن ومرونة المساحة: يمكن تخصيص تصميم الحزمة الناعمة بأشكال وأحجام مختلفة، مما يدمج بسهولة في أجهزة طبية مدمجة متنوعة، مما يوفر حرية أكبر في تصميم المنتج.
• كثافة الطاقة الرائدة: مقارنة بالبطاريات السائلة التقليدية، لديها سعة أعلى ووزن أخف لنفس الحجم، مما يطيل عمر الجهاز مع تقليل عبء الحمل.
• اختبارات صارمة وشهادات شاملة: معتمدة من عدة شهادات دولية موثوقة بما في ذلك KC، CB، UN38.3، TUV، CQC، MSDS، CE، و IEC62133، وتصمد جودتها أمام اختبار السوق العالمية.
• عمر دورة طويل الأمد وموثوقية مستقرة: مع عمر دورة يزيد عن 500 دورة وبدون تأثير ذاكرة، يقلل بشكل كبير من تكرار الاستبدال ويخفض التكلفة الإجمالية للملكية طوال عمره.
• مشحون مسبقا في المصنع، جاهزون للاستخدام مباشرة من الصندوق: جهد المصنع هو 12.0 فولت، مما يلغي الحاجة للشحن المسبق ويسمح بنشر المعدات بشكل أكثر كفاءة.

سيناريوهات التطبيق

• المعدات الطبية (أجهزة مراقبة المرضى، أدوات التشخيص، معدات العلاج التأهيلي)
• الأجهزة الطبية المحمولة
• أجهزة اختبار محمولة باليد
• الأجهزة المحمولة التي تتطلب متطلبات صارمة للسلامة والاستقرار
