وطن / KYS2020IM Smart Li-ion Battery Pack
حزمة بطارية ليثيوم ذكية ذات مخرج مستقر، كثافة طاقة عالية، ونظام حماية متكامل. يدعم أداء موثوقا للأجهزة الصناعية والطبية، مع مراقبة ذكية وعمر دورة طويلة. تخصيص OEM/ODM متاح لمتطلبات التطبيقات المختلفة.
- Nominal Voltage: 10.8 V
- Rated Capacity: 9000 mAh
- Typical Capacity: 9300 mAh
- Internal Resistance: <200mΩ @ 1kHz at 25°C
- Max. Charge Current: 6.51 A
- Max. Charge Voltage: 12.6 V
- Max. Discharge Current: 8.0 A
احصل على عرض سعر مجاني
العودة إلى قائمة المنتجات
نظرة عامة
The smart Li-ion battery pack integrates multiple lithium-ion cells within a compact, intelligent module. Engineers design the pack to monitor voltage, current, and temperature in real time. The integrated battery management system (BMS) ensures balanced charging and discharging. In addition, protective circuits guard against overcharge, over-discharge, and short circuits. Fans or passive airflow channels help maintain optimal operating temperatures. Signal and power lines connect the modules efficiently, providing safe energy distribution across the system.
المواد والهيكل الداخلي
يقوم المصنعون بتجميع الخلايا باستخدام كيمياء أيون الليثيوم عالية الجودة، باستخدام أكسيد الجرافيت وكاثودات أكسيد معدن الليثيوم. تجمع رقائق النحاس التيار من الأنودات، بينما تدعم رقائق الألمنيوم الكاثودات. يسمح فاصل البوليمر المسامي الدقيق بتدفق الأيونات لكنه يمنع الاتصال الكهربائي بين الأقطاب. يتكون الغلاف الخارجي من ألواح فولاذية معززة وسبائك ألمنيوم، مع طبقات عزل حراري للحفاظ على درجة حرارة متجانسة. الطلاءات الواقية تقاوم التآكل والإجهاد الميكانيكي، مما يضمن المتانة خلال الدورات المتكررة.
التجميع الكهربائي ودمج نظام BMS
يقوم الفنيون بتوصيل الخلايا في تكوينات متسلسلة ومتوازية لتحقيق الجهد والسعة المستهدفة. تقوم بلحام ألسنة الأقطاب بدقة لتقليل المقاومة الداخلية. يراقب نظام إدارة البطارية كل خلية بشكل مستمر، ويضبط معدلات الشحن والتفريغ. كما أنه يوازن الخلايا لمنع التدهور غير المتساو ويطيل عمر العمليات. تستقبل أسلاك الرصاص تخفيف الإجهاد لتجنب الارتخاء تحت الاهتزاز. يقوم المهندسون بمعايرة النظام بشكل دوري لضمان قياسات دقيقة وأداء موثوق.
إجراءات التبريد والسلامة
تتميز الحزمة بقنوات تدفق الهواء ومشتتات حرارة للتبريد النشط أو السلبي. تعمل المراوح تلقائيا وفقا لقراءات درجة الحرارة. العزل الحراري يمنع التلامس العرضي مع الأجزاء الحية. تسمح لوحات الصيانة بالفحص أو استبدال المروحة دون تفكيك الحزمة. يقوم المهندسون بالتحقق من تدفق الهواء وتنظيم درجة الحرارة باستخدام كل من المحاكاة والاختبارات الفيزيائية.
المعايير وضمان الجودة
الإنتاج يلتزم بمعايير السلامة UL وIEC وUN38.3. تخضع كل وحدة لاختبارات كهربائية وحرارية ودورات لتأكيد الأداء تحت الشحن المتكرر. اختبارات مقاومة العزل والتسرب تتحقق من السلامة. تضمن التوثيق إمكانية تتبع كل حزمة بطارية. تضمن هذه العمليات جودة متسقة والامتثال للأنظمة الدولية.
تفاصيل المنتج
ميزات المنتج
- 3S3P Removable Lithium-ion Battery Pack
- Complies with regulations in multiple regions worldwide
- Standard SMBus v1.1 interface
- Integrated LED State of Charge (SOC) indicator
- Meets JEITA charging optimization rules
- Comprehensive safety protection features, including overcharge, over-discharge, overcurrent, over-temperature, and short circuit protection
- Equipped with balancing function to effectively improve battery life
- TI Precise Battery Calculation
مجالات تطبيق المنتج
- الأجهزة الطبية من الفئة الثالثة
- أجهزة القياس الدقيقة
- الحواسيب الصناعية
- معدات الاختبار غير التدميرية
- Portable industrial and medical devices, etc.
المعايير التقنية
| نظرة عامة | |
| القدرة الأولية للشحن | 20٪~30٪ |
| الشهادات | CE / FCC / IEC62133 / UN38.3 / PSE / UKEA / REACH / RoHS / (EU) 2023/1542 / GOST-R / CCC / BSMI |
| درجة حرارة التشغيل | 0°C ~ 50°C (شحن) -20°C ~ 60°C (التفريغ) |
| درجة حرارة التخزين | -20°C ~ 50°C (كحد أقصى) -20°C ~ 25°C (موصى) |
| الأداء الكهربائي | |
| الجهد الاسمي | 10.8V |
| السعة المصنفة | 9000mAh |
| السعة النموذجية | 9300mAh |
| المقاومة الداخلية | <200mΩ @ 1kHz at 25°C |
| أقصى تيار شحن | 6.51A |
| أقصى جهد شحن | 12.6V |
| أقصى تيار تفريغ | 8.0A |
| دورة الحياة | 1000 cycles >70% of rated capacity (Test standard: CC/CV charge 4.5A/12.6V; CC discharge 1.8A to 7.5V @ 25°C) |

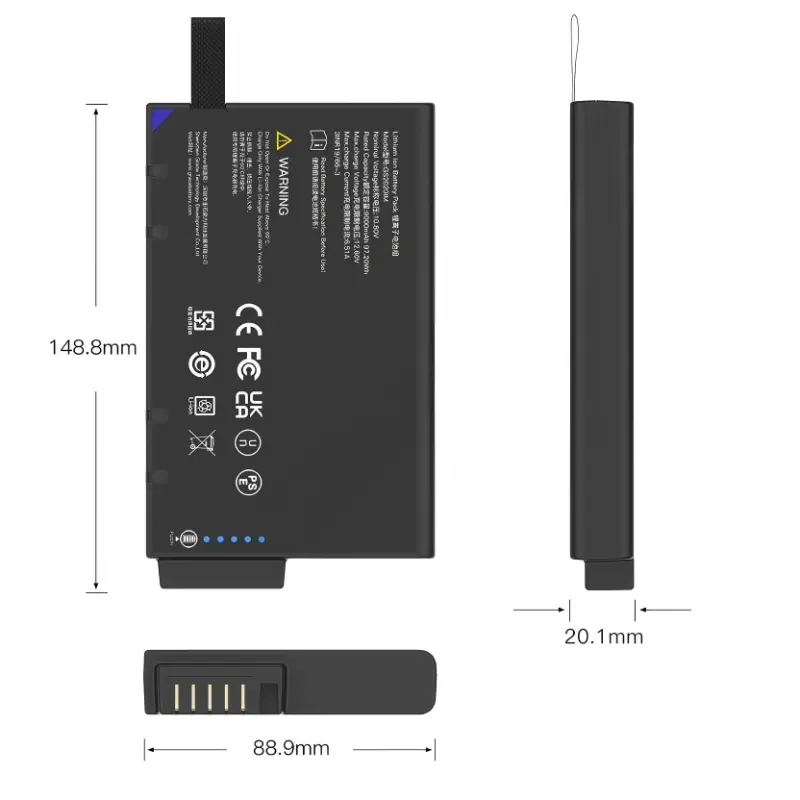

| مواصفات الحجم | |
| Length | 148.8mm ± 0.3mm |
| العرض | 88.9mm ± 0.3mm |
| Thickness | 20.1mm ± 0.3mm |
| الوزن | 478g ± 10g |
| الواجهة |  |
